風電設備偏航齒輪：讓風機“對準風向”的“重載核心齒輪”?，在風電設備（風力發電機）中，偏航齒輪是“偏航系統”的“動力傳遞核心”，相當于風機的“方向盤”——它的作用是帶著幾十噸重的機艙（含葉片、發電機）緩慢轉動，讓葉片始終對準風向，大化捕捉風能。這種齒輪看似“轉得慢”，卻要扛住狂風、重載的“雙重考驗”，其特性與普通工業齒輪差異顯著，具體可從“核心作用、關鍵特點、工藝要求”三方面看清它的“之處”：?
一、先搞懂：偏航齒輪的“核心任務”——給風機“調方向”?
風電設備的葉片要想發電，“正對風向”（比如北風時葉片朝北，南風時朝南），但風向會隨時變化，這就需要“偏航系統”來調整機艙方向，而偏航齒輪正是這個系統的“傳力關鍵”：?
動力傳遞：偏航系統中的“偏航電機”（提供動力）通過減速器減速后，將動力傳遞給偏航齒輪，齒輪再通過“咬合”帶動機艙底部的“回轉支撐”（類似大型軸承）轉動，終讓機艙和葉片緩慢轉向（轉速通常只有0.1-0.5轉/分鐘，比鐘表指針還慢）；?
定位鎖止：當機艙轉到“正對風向”的位置后，偏航齒輪會配合“偏航制動器”鎖死，防止機艙被狂風“吹得跑偏”——這時候齒輪要承受巨大的“風載沖擊力”（比如12級臺風下，單個偏航齒輪可能承受幾十噸的徑向力）；?
長期“待機”：偏航齒輪不是“時刻工作”，而是“按需啟動”（比如風向變化過10°時才轉動），但一旦啟動，就需要在“戶外嚴寒、高溫、風沙”等惡劣環境下穩定運行，且要連續工作15-20年（風機設計壽命），幾乎不能出故障（維修一次需吊機拆解機艙，成本百萬元）。?
二、偏航齒輪的“屬性”：扛得住重載，耐得住折騰?
風電偏航齒輪的“厲害之處”，在于它要同時滿足“重載、低速、抗沖擊、耐候性”四大需求，這讓它在結構、材料、精度上都與普通齒輪（如機床齒輪、汽車齒輪）截然不同：?
1.結構：“大尺寸+大模數”，像“工業級齒輪巨人”?

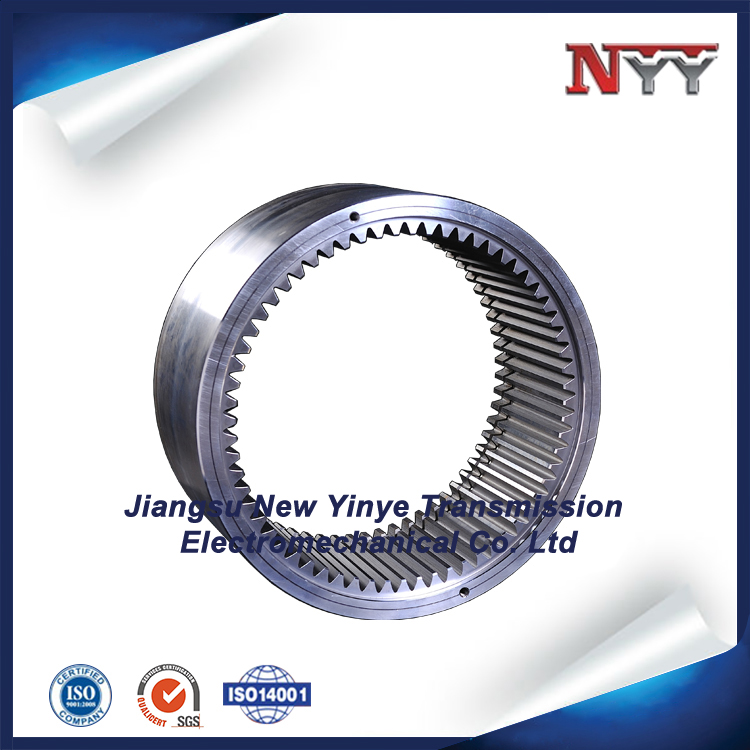

大模數為主：偏航齒輪的模數通常在m10-m30mm（屬于典型的“大模數齒輪”），齒寬多在100-300mm，單個齒輪直徑可達1-3米（比如機艙底部的“偏航內齒圈”，直接套在回轉支撐上，像個“巨型齒輪環”）；?
內齒圈為主流：多數風機采用“內齒圈+小齒輪”的嚙合結構——內齒圈固定在機艙底部，小齒輪（偏航驅動齒輪）與內齒圈咬合，這種結構比外齒輪更穩定，能分散風載沖擊力，減少齒輪磨損；?
多齒輪協同：大型風機（2.5MW以上）會配備3-6組偏航齒輪（均勻分布在機艙底部），共同承擔載荷，避免單個齒輪“受力過載”（比如一組齒輪壞了，其他齒輪能臨時“頂班”，降低停機風險）。?
2.材料：“強韌性+耐腐性”，像“齒輪里的硬漢”?
核心材料選“高合金結構鋼”：為了同時扛住“重載”和“沖擊”，偏航齒輪多采用17CrNiMo6、20CrMnTiH等合金結構鋼（和之前講的風電齒圈材料一致），這些材料通過“調質+滲碳淬火”處理后，芯部韌性好（抗拉強度≥900MPa，像彈簧一樣抗沖擊），齒面硬度高（HRC58-62，比菜刀硬，抗造）；?
表面“耐候處理”：針對戶外風沙、雨雪、鹽分（海上風電）等腐蝕環境，齒輪表面會做“磷化+噴鋅+涂防銹漆”處理，或采用“氮化處理”形成耐腐蝕層，防止齒輪生銹（海上風電的偏航齒輪還會額外加“防鹽霧密封罩”）。?
3.精度：“重載優先，精度適配”，不盲目追求“精度”?
精度等級6-8級：偏航齒輪的精度不需要像機床齒輪（4-5級）那么高，通常為GB/T10095.1的6-8級（齒距誤差≤0.1mm），因為它的核心需求是“扛重載”而非“高精度傳速”；?
齒形“修形”增壽命：雖然精度不算，但會對齒面進行“鼓形修形”（齒面中間略微凸起），這樣在齒輪受力變形時（比如風載沖擊導致齒輪輕微彎曲），仍能保證齒面“均勻咬合”，避免局部應力過大導致“斷齒”或“齒面剝落”；?
漸開線齒形：和之前講的“高精度漸開線圓柱齒輪”一樣，偏航齒輪也采用漸開線齒形，因為這種齒形咬合時“受力均勻、能自動對中”——哪怕齒輪安裝時有微小偏差（比如機艙震動導致的錯位），也能通過漸開線特性減少磨損，保證轉向平穩。?
三、加工工藝：“重穩不重快”，每一步都為“長期可靠”?
偏航齒輪的加工邏輯和之前講的“大模數齒輪定制流程”類似，但更側重“內應力、提升耐候性”，核心步驟可概括為：?
1.鍛造+退火：打好“強韌基礎”?
采用“自由鍛+等溫退火”工藝，將鋼坯鍛造成齒輪粗坯，通過鍛造細化晶粒（提升材料密度和韌性），退火鍛造內應力（避免后續加工時變形）；?
粗坯要經過“聲波探傷（UT）”，確保內部沒有砂眼、裂紋（一旦有缺陷，重載下會直接斷裂）。?
2.粗加工：“去余量+定基準”，兼顧效率與穩定?
用大型立車（針對內齒圈）或臥車（針對小齒輪）車削齒輪的內孔、端面、外圓，預留5-10mm的精加工余量；?
對齒坯進行“調質處理”（850℃淬火+600℃回火），讓芯部硬度達到28-32HRC，具備基礎韌性。?
3.齒形加工：“滾齒+插齒”為主，磨齒按需選擇?
內齒圈用“大型插齒機”加工齒形（外齒輪用滾齒機），保證齒形基本符合設計要求；?
若風機功率大（3MW以上），會增加“磨齒”工序（用蝸桿砂輪磨齒機），將齒面粗糙度降到Ra≤1.6μm，減少咬合噪音和磨損（但磨齒會增加成本，中小功率風機多省略此步）。?
4.表面硬化+耐候處理：“內外兼修”抗折騰?
齒面“滲碳淬火”：920-950℃滲碳（滲層深度2-4mm，模數越大滲層越厚），850℃油淬后200℃低溫回火，讓齒面硬度達HRC58-62；?
整體“耐候處理”：除油除銹后磷化，噴鋅層（厚度≥80μm），再涂兩道風電防銹漆（耐紫外線、耐高低溫），確保戶外20年不生銹。?
5.檢測：“全維度探傷”，拒絕“帶病上崗”?
尺寸檢測：用齒輪測量中心檢測齒距、齒形誤差，用三坐標測量儀檢測內孔、端面的安裝尺寸（確保與回轉支撐配合）；?
力學檢測：用洛氏硬度計測齒面和芯部硬度，用聲波探傷（UT）測內部缺陷，用磁粉探傷（MT）測齒面裂紋；?
裝機測試：齒輪組裝后，在廠家進行“空載試運轉”（模擬風向變化時的轉向），檢測嚙合噪音（≤85dB）、轉動平穩性（無卡滯）。?
一句話總結?
風電設備偏航齒輪，是“大模數、硬齒面、漸開線齒形”的重載齒輪，核心作用是帶著風機機艙“緩慢轉向、對準風向”，同時扛住狂風沖擊和戶外惡劣環境。它不求“精度”，但求“長期可靠”，是風電設備里“低調卻關鍵的‘方向盤齒輪’”，直接決定了風機能否穩定發電20年！?
